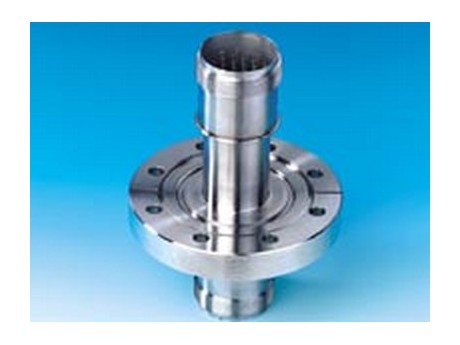

MDC密封法兰700V/10Amps/4-35pins

MDC密封法兰700V/10Amps/4-35pins

MDC密封法兰主要特征：对于需要适中针密度的仪器应用；特高压兼容材料；4到35针；包括空气侧连接器；行业标准螺纹连接器。

MDC密封法兰规格信息：

Voltage ：700 VDC maximum

Current：10 Amperes per pin

Maximum, all pins loaded： 4 pins  -  28 Amps

6 pins  - 36 Amps

10 pins  - 50 Amps

20 pins - 75 Amps

Flanges ：304ss

Shell：Stainless Steel

Pins：Alumel（镍铝合金）

Insulation：Alumina ceramic（氧化铝陶瓷）

Vacuum Range UHV / HV：1x10-10 Torr / 1x10-8 Torr

Temperature Range：-55ºC to 450ºC

Air Side Connector：-55ºC to 125ºC

MDC密封法兰700V/10Amps/4 - 35 pins

PINS CF FLANGE END VIEW FIG. A B C THREAD       CA PART NUMBER

4 1.33 DS 1 2.7 2.7 0.62 1 1/8-18 4.53 9132000
245004

4 2.73 DS 1 2.25 3.14 0.62 1 1/8-18 4.08 9132001
269404

6 1.33 DS 2 2.7 2.7 0.62 1 1/8-18 4.53 9132002
245204

6 2.73 DS 2 2.25 3.14 0.62 1 1/8-18 4.08 9132003
269408

10 1.33 DS 3 2.7 2.7 0.62 1 1/8-18 4.53 9132004
245404

10 2.73 DS 3 2.25 3.14 0.62 1 1/8-18 4.08 9132005
269412

20 2.73 DS 4 2.58 3.45 1.25 1 3/4-18 4.83 9132006
334201
