意大利Unimec不锈钢锥齿轮箱54 XRA

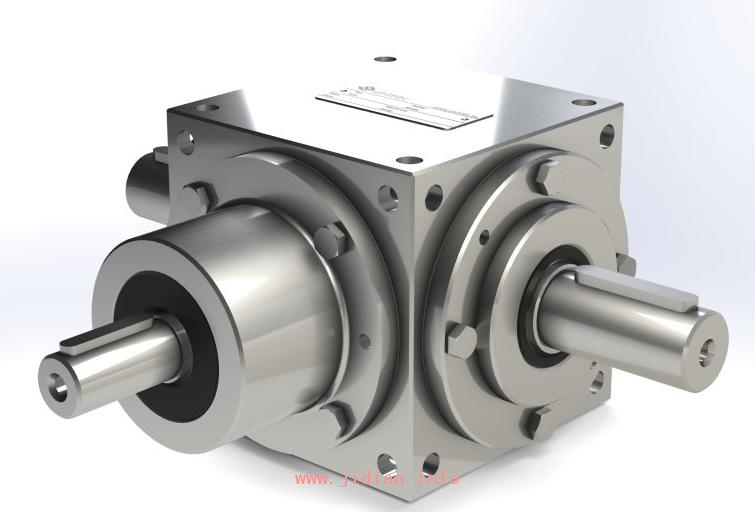

Size 54 XRA不锈钢锥齿轮箱

在过去几年中，不锈钢的使用呈指数增长。新的市场需求，食品工业的卫生要求以及氧化环境中的应用需要越来越多的不锈钢材料。从一开始，UNIMEC就能够为其客户提供不锈钢产品。无论如何，实现这些组件意味着制造时间长。对于ZUI需要的产品和尺寸，UNIMEC现在能够提出一个完整的系列：X系列。这种选择提供了多种优势：一方面缩短了交付时间，因为组件全部都有库存，另一方面，制造允许获得非常有趣的成本，因为它从行铸造件开始。AISI 316钢的主要特点是其高耐腐蚀性，尤其是在海洋和食品环境中，AISI 304似乎存在一些问题属于X系列的齿轮箱在所有结构型号中尺寸为54,86,110,134。

材料标准化规范适应症

Carter X5 CrNiMo 17-12-2（AISI 316）EN 10088-1：2014不锈钢6面完全加工

润滑剂Unimec Atir SH150合成油0,02升

锥齿轮17NiCrMo 6-4 EN 10084：2008表面硬化合金钢接地孔和飞机。格里森齿轮由一对运行。

Albero cavo con calettatori X5 CrNiMo 17-12-2（AISI 316）EN 10088-1：2014 Acciaio inossidabile

轮毂轴X5 CrNiMo 17-12-2（AISI 316）EN 10088-1：2014不锈钢

一般特征

齿轮间隙15' - 20'

强制润滑速度为4000 rpm

润滑脂润滑速度为100 rpm

工作温度[°C] -10°C / 80°C

空心轴ZUI大力矩40 Nm

ZUI大输入速度4500 rpm

主变速箱重量2千克

标准工作条件25°C - funzionamento regolare - 10000 ore di vita

具体功能

名义比率

1/1 1 / 1,5 1/2 1/3 1/4

按键之间的相位+/- 8°+/- 5°+/- 5°+/- 5°+/- 5°

惯性力矩134 kg-mm2 50 kg-mm2 27 kg-mm2 16 kg-mm2 11 kg-mm2

功率曲线

洋红色区域表示潜在的加热风险。必须仔细分析工作周期。

S =快/慢轴的转速[rpm]

CL =慢轴扭矩[Nm]

P =要求输入功率[kW]

ZUI大允许载荷

允许载荷

S =快轴转速[rpm]

RL =允许径向载荷[kN]

AL =允许的轴向载荷[kN]

HS =轮毂轴

RHS =加强轮毂轴

PS =实心突出轴
