美国ADI仪表放大器AD8420

宽电源电压范围、轨到轨输出仪表放大器

AD8420是一款低成本、宽电源电压范围的放大器产品，用两个电阻可将增益设为1至1000之间的任意数值。该器件经过优化，用于在存在大共模信号时放大小差分电压。

AD8420基于一种电流模式架构，具有出色的输入共模范围。与常规仪表放大器不同，AD8420无需双电源即可轻松放大等于或略低于地电压的信号。AD8420拥有一个全范围轨到轨输出，其输出电压完全独立于输入共模电压。

AD8420既支持单电源也可采用双电源供电。该器件非常适用于采用受限单电源的便携式系统以及采用较大双电源供电的系统。增益通过两个电阻之比来设定。用户可以利用参考引脚使输出电压偏移，当输出信号需要以具体电压（如中间电源电压）为中心时，该特性十分有用。

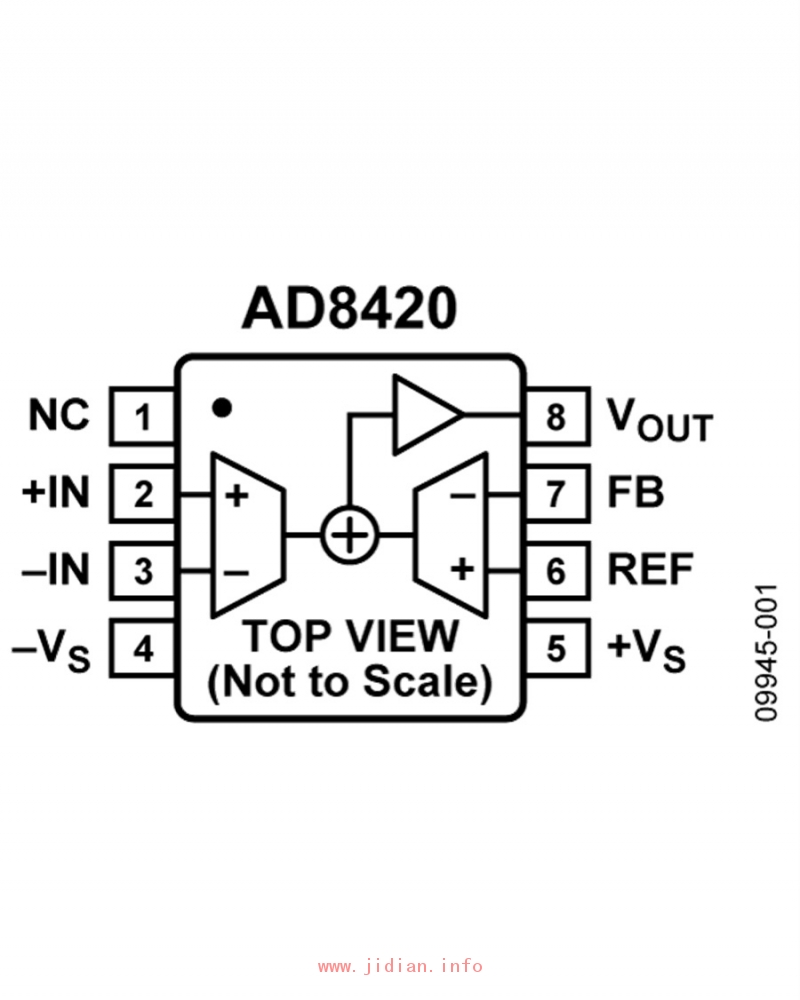

AD8420采用8引脚MSOP封装，保证性能的额定温度范围为−40°C至+85°C，而器件工作温度范围为−40°C至+125°C。

应用

桥式放大器

压力测量

医疗仪器

便携式数据采集

多通道系统

ZUI大电源电流：90 μA

ZUI小共模抑制比(CMRR)：100 dB

可驱动高容性负载：~700 pF

轨到轨输出

输入电压范围可低至地电压以下

通过2个外部电阻设置增益可在任何增益下实现低增益漂移

极宽电源电压范围

单电源：2.7 V至36 V

双电源：±2.7 V至±18 V

带宽(G = 100)：2.5 kHz

输入电压噪声：55 nV/√Hz
