产品型号：TI23、TI24。

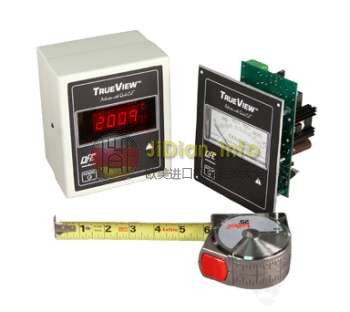

该TrueView视频™张力指示器与奎克-CAL™按钮零和校准是一种通用设备，用于测量和处理纸幅张力显示。
除了放大来自安装在卷筒纸路径张力换能器输出的信号，并显示在一个其模拟表实际张力，所述的TrueView张力指示器权力张力换能器（或换能器对），并提供了分离的0至10V直流（或可选分离4-至20 mA）成比例的信号的张力为一个驱动器，控制器或PLC。一个状态LED灯，当通电。
对于安装网络设备或按框架上，在TrueView视频张力指示器可在一个紧凑的，钢铁，全封闭（E），或在一个开放的面板安装（P）版本安装到OEM操作面板或机柜上的切口。
外部连接是通过电源和信号输出闭端头带钢，手段和圆形连接器传感器电缆。
CE标志，集成电气隔离，封装选择，易于安装，易于使用和低成本使的TrueView指标纸幅张力监视或控制应用的价值。
有两个电源输入可供选择。该TrueView视频TI23工作在115V交流60Hz的（230V交流50Hz的可选）和TI24运行在单独提供24V直流，电源。
产品特点：
•115/230伏交流50/60 Hz电源输入（TI23）或24伏（TI24）
•0至10伏直流隔离输出成正比的张力。集成隔离从底盘和换能器接地。
•0至1毫安信号输出为一个张力计
•奎克-CAL™按钮零和标定消除电位器的调整，使校准简单，快捷。
•电表阻尼调整。最大限度地减少波动米（使用可选的张力计）。
•50：1校准范围。
•自动零上电时（跳线选择）
•10％的校准重量比。一个15英镑砝码允许计满量程输出为150磅张力。
优点：
•通过使它更易于运行适当的张力，增益过程控制和减少浪费，断纸和其他网络问题的更高水平的TrueView提高机器操作和生产率。
•的TrueView是一种低成本的张力指示器用于换能器基于张力测量或控制system.Unparalleled输出稳定性。无漂移的性能，即使在较大的温度波动，使TrueView视频目前最稳定的张力监控装置。
•安全可靠的性能。集成隔离和电路的稳定，包括内置噪声和浪涌保护，短路保护，以及对传感器激励信号激活电流限制。
选项：
•25％的校准重量（25CW）。使用时，满量程标定重量25％的所需标准的10％校准砝码代替。跳线选择。
•230伏的输入（230）。230Volt 50/60 Hz的交流电源输入。只有TI23版本。
•4〜20mA输出（I420）。4〜20 mA的输出，而不是输出0-10V输出端子。从底盘和换能器接地隔离。
•自动调零（AZ）。该股将自动归零每次上电了输出。跳线选择。
•数字仪表（DM）。 4位红色LED显示屏安装到位的标准模拟前面板米。
•双校准（DC）。前面板翘板开关允许两个传感器校准范围之间设置更改。表盘刻度为校准范围订货时必须选择。
•扩展范围（XRE）。扩展张力感应范围XR配备传感器，有效地提高了很低的网络紧张传感器的灵敏度。传感器必须具有XR选项。
•非标仪表刻度（NMS）。在订购时选择范围。
•张力限位开关（TLS）。集电极开路输出（最大为250mA电流）驱动在一个预先设定的可调式张紧跳闸点。可以用作卷筒纸断裂探测器。
