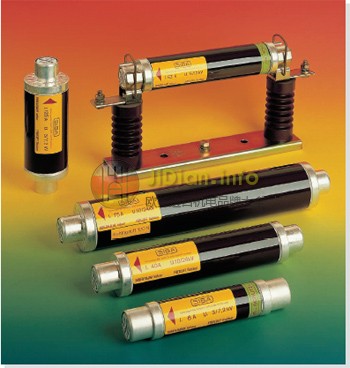

SIBA熔断器

   SIBA高压熔断器由并联的纯银熔体构成，熔体狭窄部位的设计与生产方法保证了时间—电流特性曲线的误差极小。熔体缠绕在星状陶瓷骨架上，其末端以电阻焊焊接到陶瓷骨架的镀银铜盖帽（内帽）上，再以点焊方式将此帽固定在最外面的镀银铜帽内侧，外铜帽用机械方法固定在内外上釉的陶瓷套管上，再用耐久弹性密封剂密封。这种密封方法已在过去数十年现场有效实践中得到证明，保证密封，不会受潮。

撞击器

   SIBA高压熔断器带有撞击器系统，该撞击器具有如下作用力：

—80N（件号末尾数为13）

—120N（件号末尾数为14）

撞击器系统通过与高电阻分路熔体导线联接，当熔断器主熔体熔断后，撞击器的分路熔体汽化，压力弹簧立即将撞击器释放。撞击器可以直接分断负荷开关，也可以通过起动微型开关装置，进行遥感显示。80N与120N撞击器符合IEC60282-1/VDE0670部分4，及标记“适中”。

全部SIBA 80N的撞击器系统均装有—温度限制器。

此撞击器因此具有两种功能：

—熔断器动作时，有指示和开关功能

—保护SF6开关设备内熔断器套筒所不能允许的温升。

温度限制器

   SF6绝缘开关设备需要有附加保护装置，以防止开关设备的某些部件产生不能允许的温度。所有80N的撞击器、160A及以下的SIBA高压熔断器，按标准均装有温度限制器。温度限制器装在撞击器系统内，所以撞击器系统具有以下功能：

—热保护

—限止故障电流

—提高IEC420负荷开关熔断器组合性能

在气体绝缘开关设备或狭窄开关设备的外罩内，不论什么原因产生的不能允许的高温，温度限制器都可防止。通过内部温度触发器，使熔断器套筒体内的温度限止在100℃以下。这种设计特别考虑给终端用户尽可能长的供电连续性。该系统通过下述方式起作用：短时间的过负荷不会引起熔断器不必要的分断电路，只有在超过不能允许的温度值时，熔断器才通过撞击器分断开关。
